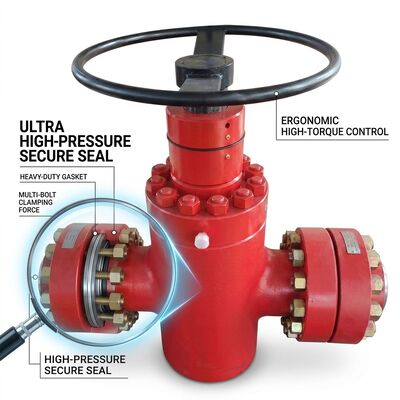

Υψηλής θερμοκρασίας σφυρηλατημένη βαλβίδα πόρτας χάλυβα F22 4 ίντσες 2500LB πίεση σφραγίδα Butt συγκόλληση Steam Service

Βαλβίδα πύλης από σφυρήλατο χάλυβα υψηλής θερμοκρασίας F22 4" 2500LB

Εισαγωγή Προϊόντος

Σχεδιασμένη για τις πιο απαιτητικές συνθήκες συντήρησης υψηλής θερμοκρασίας, αυτή η βαλβίδα πύλης από σφυρήλατο χάλυβα διαθέτει σώμα από κράμα χάλυβα ASTM A182 F22 (2.25Cr-1Mo) σχεδιασμένο να διατηρεί τη μηχανική ακεραιότητα σε θερμοκρασίες έως και 593°C. Η κατασκευή στεγανοποίησης πίεσης Class 2500LB 4 ιντσών είναι ειδικά κατασκευασμένη για γραμμές υπέρθερμου ατμού σε σταθμούς παραγωγής ενέργειας ορυκτών καυσίμων, μονάδες υδρογονοπυρόλυσης διυλιστηρίων και επεξεργασία υδρογονανθράκων υψηλής θερμοκρασίας. Η χημεία του κράματος χρωμίου-μολυβδαινίου παρέχει ανώτερη αντίσταση ερπυσμού και αντοχή στην οξείδωση σε σύγκριση με τον τυπικό ανθρακούχο χάλυβα, εξασφαλίζοντας δεκαετίες αξιόπιστης εξυπηρέτησης σε βρόχους κρίσιμων διεργασιών.

Βασικά Χαρακτηριστικά & Χαρακτηριστικά

• F22 Σώμα από κράμα χρωμίου-μολυβδαινίου:Η χημεία κραμάτων 2,25% Cr - 1% Mo προσφέρει εξαιρετική αντοχή σε ερπυσμό και αντοχή στην προσβολή υδρογόνου σε υψηλές θερμοκρασίες, ικανοποιώντας τις απαιτήσεις NACE MR0175 για περιβάλλοντα με ξινή εξυπηρέτηση.
• Καπό στεγανοποίησης πίεσης με φλάντζα γραφίτη:Ο αυτοενεργοποιούμενος σχεδιασμός στεγανοποιητικού με εύκαμπτο παρέμβυσμα από γραφίτη/ανοξείδωτο χάλυβα σπειροειδούς περιέλιξης διατηρεί στεγανή ακεραιότητα μέσω θερμικής ανακύκλωσης από το περιβάλλον στους 593°C.
• Full Stellite 6 Trim:Η σκληρή επιφάνεια με βάση το κοβάλτιο στην πύλη, στους δακτυλίους των καθισμάτων και στο πίσω κάθισμα παρέχει ανώτερη αντοχή στη φθορά και τη διάβρωση, κρίσιμη για τη διατήρηση της στεγανότητας του καθίσματος σε συνθήκες διάβρωσης με ατμό υψηλής θερμοκρασίας.
• Καθοδηγούμενος σχεδιασμός δίσκου:Οι υποδοχές οδηγών με μηχανική ακρίβεια στο σώμα και στο δίσκο εξασφαλίζουν ομαλή λειτουργία χωρίς κραδασμούς ή κραδασμούς, ακόμη και υπό συνθήκες υψηλής ταχύτητας ροής.
• Εκτεταμένο κουτί γεμίσματος:Ο θάλαμος βαθιάς συσκευασίας με δυνατότητα ζωντανής φόρτωσης φιλοξενεί πολλαπλούς δακτυλίους στεγανοποίησης από γραφίτη για βελτιωμένη σφράγιση στελέχους σε ακραίες θερμοκρασίες.
• Προετοιμασία συγκόλλησης χωρίς πίεση:Όλα τα άκρα συγκόλλησης έχουν υποστεί θερμική επεξεργασία μετά τη συγκόλληση (PWHT) για την εξάλειψη των υπολειπόμενων τάσεων, διασφαλίζοντας την ακεραιότητα της συγκόλλησης κατά την εγκατάσταση στο πεδίο.

Γιατί να μας επιλέξετε

• Εξειδικευμένη τεχνογνωσία από κράμα χάλυβα:Διατηρούμε αποκλειστικές γραμμές παραγωγής για βαλβίδες κράματος χρωμίου-μολυβδαινίου με ελεγχόμενες διαδικασίες θερμικής επεξεργασίας σύμφωνα με τα προσόντα συγκόλλησης ASME Section IX.
• Ολοκληρωμένο πακέτο NDE:Κάθε βαλβίδα λαμβάνει 100% δοκιμές υπερήχων, επιθεώρηση μαγνητικών σωματιδίων και θετική αναγνώριση υλικού (PMI) ως στάνταρ, με πλήρη τεκμηρίωση.
• Δοκιμή κύκλου υψηλής θερμοκρασίας:Η εσωτερική μας μονάδα δοκιμών εκτελεί δοκιμές θερμικής ανακύκλωσης από το περιβάλλον έως τους 600°C, επικυρώνοντας τη στεγανότητα του καθίσματος και την απόδοση συσκευασίας πριν από την αποστολή.
• Παγκόσμια Αναφορές Έργου:Οι βαλβίδες μας υψηλής θερμοκρασίας είναι εγκατεστημένες σε μεγάλα εργοστάσια παραγωγής ενέργειας και διυλιστήρια σε όλη την Ασία, τη Μέση Ανατολή και την Αφρική.
• OEM & Custom Engineering:Δυνατότητα σχεδίασης και κατασκευής σύμφωνα με συγκεκριμένες προδιαγραφές έργου, συμπεριλαμβανομένων σχεδίων GA, φύλλων δεδομένων και τεκμηρίωσης ITP.

Πίνακας τεχνικών παραμέτρων

FAQ

Ε: Ποια είναι η διαφορά μεταξύ του F22 και του τυπικού ανθρακούχου χάλυβα για υπηρεσία υψηλής θερμοκρασίας;
Α: Ο κραματοποιημένος χάλυβας F22 περιέχει 2,25% Χρώμιο και 1% Μολυβδαίνιο, παρέχοντας σημαντικά υψηλότερη αντοχή σε ρήξη και αντοχή στην οξείδωση σε θερμοκρασίες άνω των 450°C. Ο ανθρακούχος χάλυβας χάνει γρήγορα αντοχή πάνω από τους 425°C, ενώ ο F22 διατηρεί τη δομική ακεραιότητα έως τους 593°C, καθιστώντας τον απαραίτητο για υπηρεσίες υπερθερμασμένου ατμού και υδρογονανθράκων σε υψηλή θερμοκρασία.

Ε: Πώς διασφαλίζετε ότι η βαλβίδα παραμένει στεγανή κατά τη διάρκεια του θερμικού κύκλου;
Α: Ο σχεδιασμός του καπό στεγανοποίησης πίεσης με συσκευασία γραφίτη ζωντανού φορτίου αντισταθμίζει αυτόματα τη θερμική διαστολή και συστολή. Η επένδυση Stellite 6 διατηρεί σταθερότητα διαστάσεων σε όλο το εύρος θερμοκρασίας. Κάθε βαλβίδα υποβάλλεται σε δοκιμή θερμικού κύκλου για να επαληθευτεί η απόδοση στεγανοποίησης.

Ε: Παρέχετε προδιαγραφές διαδικασίας συγκόλλησης (WPS) για εγκατάσταση στο πεδίο;
Α: Ναι, παρέχουμε λεπτομερή τεκμηρίωση WPS και PQR για την προετοιμασία του άκρου συγκόλλησης, συμπεριλαμβανομένων των απαιτήσεων προθέρμανσης, των ελέγχων θερμοκρασίας μεταξύ διέλευσης και των παραμέτρων θερμικής επεξεργασίας μετά τη συγκόλληση για το υλικό F22.
