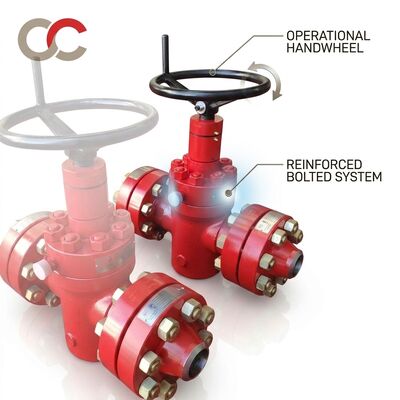

API 6A Φλάνγκερ Φύλακας Πύλης Πύλης 2-1/16 ίντσες 5000 PSI PSL3 EE-NL Διπλή Σφραγίδα Διεύρυνσης Πύλης

API 6A Φλάνγκες Βαλβίδα Πύλης Πυρήνα 2-1/16" 5000 PSI

Εισαγωγή του προϊόντος

Αυτή η βαλβίδα πύλης φρεναρίσματος API 6A είναι ειδικά κατασκευασμένη για εφαρμογές επιφάνειας πετρελαίου και φυσικού αερίου ανωτέρω, συμπεριλαμβανομένων των συγκροτήσεων πύλης, των χριστουγεννιάτικων δέντρων, των συλλογισμών πνιγμού και της απομόνωσης της γραμμής ροής.Καθορισμένη σε 5000 PSI (34.5 MPa) πίεση λειτουργίας με τις απαιτήσεις ποιότητας PSL3, η βαλβίδα διαθέτει διπλή σφραγίδα διπλής σφραγίδας που παρέχει θετική μηχανική σφραγίδα τόσο προς τα πάνω όσο και προς τα κάτω.Η ονομαστική διάτρηση 2-1/16 ιντσών με αγκυροβολημένες άκρες API 6BX συμμορφώνεται πλήρως με τις προδιαγραφές API 6A 21ης έκδοσηςΗ κλάση θερμοκρασίας EE-NL με κλάση υλικού EE εξασφαλίζει αξιόπιστη απόδοση σε περιβάλλοντα οξείας λειτουργίας (NACE MR0175) σε θερμοκρασίες από -46 °C έως 121 °C.

Βασικά χαρακτηριστικά και χαρακτηριστικά

• Διευρύνοντας το σχέδιο διπλής σφραγίδας:Σε αντίθεση με τις συμβατικές βαλβίδες θύρας πλακέτας, ο μηχανισμός διεύρυνσης της θύρας χρησιμοποιεί μια σχήμα σφήνας διαχωρισμένη θύρα που επεκτείνεται μηχανικά κατά των δύο καθισμάτων όταν κλείνει,δημιουργώντας μια θετική μηχανική σφραγίδα ανεξάρτητη από την πίεση της γραμμήςΟ σχεδιασμός αυτός παρέχει μηδενική διαρροή κλείδωσης ακόμη και σε χαμηλές διαφορικές πιέσεις.
• Μέσα από τον αγωγό με πλήρη διάτρηση:Το άνοιγμα της πύλης ταιριάζει με την πλήρη διάτρηση του σωλήνα όταν είναι πλήρως ανοιχτό, εξαλείφοντας την αναταραχή, ελαχιστοποιώντας την πτώση της πίεσης και επιτρέποντας τις εργασίες pigging χωρίς περιορισμό.
• Επίπεδο ποιότητας PSL3:Πλήρεις απαιτήσεις ποιότητας, συμπεριλαμβανομένης της 100% ογκομετρικής NDE (UT/RT) όλων των μερών που περιέχουν πίεση, δοκιμή Charpy σε ελάχιστη θερμοκρασία σχεδιασμού,και πλήρης ιχνηλασιμότητα σύμφωνα με τις απαιτήσεις API 6A.
• Υπηρεσία συμμόρφωσης:Η κλάση υλικών EE με συμμόρφωση με την NACE MR0175/ISO 15156 εξασφαλίζει αντοχή στην σφαιρίδια διάσπαση υπό πίεση σε υγρά πηγάδι που περιέχουν H2S.
• Συσκευές έγχυσης λιπαρών:Οι ολοκληρωμένες συσκευές λιπαντικού στο κάθισμα και το στέλεχος επιτρέπουν τη λιπαντική λειτουργία και την ένεση σφραγίσματος έκτακτης ανάγκης του καθίσματος χωρίς αφαίρεση βαλβίδας.
• Πλακέτες με πτυχές API 6BX:Οι φλάντζες τύπου δακτυλίου (RTJ) με συμπίεση δακτυλίου BX παρέχουν αξιόπιστη σφράγιση υψηλής πίεσης με πλήρη επαφή μετάλλου με μέταλλο.

Γιατί να Επιλέξετε Εμάς

• Αδειοδοτημένη εγκατάσταση API 6A:Η μονάδα παραγωγής μας έχει ενεργές άδειες API 6A και API Q1, που ελέγχονται τακτικά από το Αμερικανικό Ινστιτούτο Πετρελαίου για συμμόρφωση.
• Πλήρης δέσμη τεκμηρίωσης PSL3:Κάθε βαλβίδα διατίθεται με ένα πλήρες βιβλίο καταγραφής κατασκευής (MRB) που περιλαμβάνει πιστοποιητικά δοκιμών υλικών, εκθέσεις NDE, διαγράμματα δοκιμών πίεσης και αρχεία τελικής επιθεώρησης διαστάσεων.
• Αέρια που δοκιμάστηκαν σύμφωνα με το προσάρτημα F της API 6A:Εκτός από τις υδροστατικές δοκιμές κελύφους και καθίσματος, οι βαλβίδες υποβάλλονται σε δοκιμές καθίσματος αερίου χαμηλής πίεσης (5-15 PSI αέρα ή αζώτου) για την επαλήθευση του σφραγισμού.
• Υποστήριξη Παγκόσμιας Υπηρεσίας Πεδίου:Μηχανικοί τεχνικής υπηρεσίας διαθέσιμοι για την εποπτεία της εγκατάστασης, την υποστήριξη της έναρξης λειτουργίας και την εκπαίδευση συντήρησης πεδίου σε θέσεις πηγών σε όλο τον κόσμο.
• Ανταγωνιστικές προθεσμίες:20-30 εργάσιμες ημέρες για την τυπική παράδοση από την εγκατάστασή μας με άδεια API, σημαντικά ταχύτερα από πολλούς Αμερικανούς και Ευρωπαίους κατασκευαστές για συγκρίσιμα προϊόντα API 6A.

Πίνακας τεχνικών παραμέτρων

Γενικές ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ PSL2 και PSL3 για βαλβίδες API 6A;
Α: Το PSL3 απαιτεί σημαντικά αυστηρότερους ελέγχους ποιότητας, συμπεριλαμβανομένης της 100% ογκομετρικής NDE (UT ή RT) όλων των μερών που περιέχουν πίεση, δοκιμή πρόσκρουσης Charpy V-notch σε ελάχιστη θερμοκρασία σχεδιασμού,και αυστηρότερους ελέγχους χημείας υλικών με πλήρη ιχνηλασιμότηταΤο PSL3 καθορίζεται συνήθως για κρίσιμες εφαρμογές σε πηγάδια και στα χριστουγεννιάτικα δέντρα όπου οι συνέπειες της βλάβης είναι σοβαρές.

Ε: Μπορούν αυτές οι βαλβίδες να χρησιμοποιηθούν στην υπηρεσία H2S (οξύ);
Α: Ναι, η κατηγορία υλικών EE με συμμόρφωση NACE MR0175/ISO 15156 είναι πρότυπη για τις βαλβίδες πύλης API 6A μας.Όλα τα μέρη που περιέχουν πίεση και τα οποία ελέγχουν την πίεση υποβάλλονται σε δοκιμή σκληρότητας (HRC 22 max) για να εξασφαλιστεί η αντοχή σε ρωγμάτωση υπό πίεση από θειικό οξύ.

Ε: Παρέχετε υπηρεσίες επιθεώρησης από τρίτους;
Α: Ναι, συντονιζόμαστε με όλους τους μεγάλους οργανισμούς επιθεώρησης τρίτων, συμπεριλαμβανομένων του Bureau Veritas, SGS, TUV και DNV για τη δοκιμή μαρτύρων, την επαλήθευση υλικών και την τελική επιθεώρηση στις εγκαταστάσεις μας.Ο οργανισμός επιθεώρησης μπορεί να σφραγίσει και να υπογράψει όλα τα τεστ..
