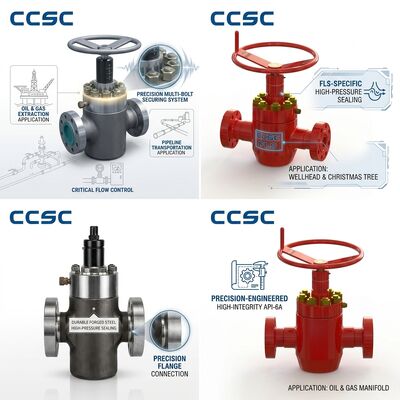

Κρυογενής βαλβίδα πόρτας από ανοξείδωτο χάλυβα SS316 3 ίντσες 600LB

Κρυογενής βαλβίδα θύρας από ανοξείδωτο χάλυβα 3 " 600LB Υπηρεσία ΥΦΑ

Εισαγωγή του προϊόντος

Αυτή η κρυογενής βαλβίδα πύλης από ανοξείδωτο χάλυβα έχει σχεδιαστεί ειδικά για υγροποιημένο φυσικό αέριο (LNG), υγρό άζωτο (LIN), υγρό οξυγόνο (LOX), υγρό αργόνο (LAR),και άλλες εφαρμογές κρυογενών βιομηχανικών αερίωνΤο επενδυτικό χυμένο σώμα ASTM A351 CF8M (SS316) παρέχει εξαιρετική αντοχή σε χαμηλές θερμοκρασίες και αντοχή στη διάβρωση.Η εκτεταμένη σχεδίαση καπό τοποθετεί το κουτί γέμισμα και τον ενεργοποιητή μακριά από το κρύο υγρό της διαδικασίας, αποτρέποντας την κατάψυξη της συσκευασίας και εξασφαλίζοντας αξιόπιστη λειτουργία σε θερμοκρασίες χαμηλότερες από -196°C.Κάθε βαλβίδα υποβάλλεται σε υποχρεωτική κρυογονική δοκιμή διαρροής του καθίσματος σε υγρό άζωτο σύμφωνα με το πρότυπο BS 6364 για την επαλήθευση της σφραγιστικής κλεισίματος σε κρυογονικές θερμοκρασίες..

Βασικά χαρακτηριστικά και χαρακτηριστικά

• Κρυογενής σχεδιασμός επεκταμένου καπνού:Η παρατεταμένη στήλη του καπό δημιουργεί θερμικό φράγμα μεταξύ του κρυογενούς υγρού διαδικασίας και της περιοχής συσκευασίας/σφραγίδας του κορμού,επιτρέποντας τη λειτουργία της συσκευασίας σε θερμοκρασίες κοντά στο περιβάλλον και αποτρέποντας τη δημιουργία πάγου στο στέλεχοςΤο μήκος επέκτασης του καπότ υπολογίζεται σύμφωνα με το πρότυπο BS 6364 με βάση το πάχος της μόνωσης και τη διαμόρφωση του ψυγείου.
• CF8M Κατασκευή από ανοξείδωτο χάλυβα:Ο τύπος 316 αυστενίτιου ανοξείδωτου χάλυβα διατηρεί εξαιρετική αντοχή σε αντίκτυπο σε κρυογενείς θερμοκρασίες (Charpy V-notch > 27J σε -196 °C) και παρέχει ανώτερη αντοχή στη διάβρωση για θαλάσσια, παράκτια,και περιβάλλοντα χημικής μεταποίησης.
• Ελαστική πύλη σφήνας με καθίσματα από στελίτη:The flexible solid wedge gate compensates for minor body distortions caused by thermal contraction while the Stellite 6 hardfaced seats maintain sealing integrity through repeated thermal cycles from ambient to cryogenic temperatures.
• Ανεμιστήριος πύλη κοιλότητα:Μια τρύπα ανακούφισης πίεσης στην ανωτέρω πλευρά της πύλης αποτρέπει την υπερβολική πίεση της κοιλότητας, καθώς το παγιδευμένο υγρό αεριοποιείται κατά τη διάρκεια της θέρμανσης, εξαλείφοντας τον κίνδυνο ρήξης του σώματος.
• Αντιεπιτίναξη:Το στέλεχος ενσωματώνει έναν ολοκληρωμένο ώμο που αποτρέπει την εκτόξευση υπό συνθήκες αποτυχίας συσκευασίας, πληρώντας τις απαιτήσεις API 600 κατά της έκρηξης.
• Συγκρότηση καθαρού δωματίου:Όλες οι κρυογενείς βαλβίδες συναρμολογούνται σε ελεγχόμενο καθαρό περιβάλλον με λιπαντικά χωρίς υδρογονάνθρακες κατάλληλα για την παροχή οξυγόνου, όταν ορίζεται.

Γιατί να Επιλέξετε Εμάς

• Κρυογενής δοκιμή ως πρότυπο:Κάθε κρυογενής βαλβίδα υποβάλλεται σε υποχρεωτική δοκιμή διαρροής του καθίσματος και δοκιμή λειτουργίας βυθισμένη σε υγρό άζωτο (-196 °C) σύμφωνα με το πρότυπο BS 6364,με τα πιστοποιητικά δοκιμών και τα διαγράμματα που παρέχονται στο πακέτο τεκμηρίωσης.
• Ικανότητα καθαρής υπηρεσίας οξυγόνου:Οι βαλβίδες μπορούν να προμηθευτούν καθαρισμένες, απολιωμένες και συσκευασμένες για την παροχή οξυγόνου σύμφωνα με τα πρότυπα CGA G-4.1 και ASTM G93, με πιστοποίηση καθαρότητας.
• Πλήρης γραμμή κρυογενούς εξυπηρέτησης:Προσφέρουμε μια πλήρη γκάμα κρυογενών θυρών, σφαίρας, ελέγχου και βαλβίδων σφαίρας από 1/2 "μέχρι 24" σε τάξεις πίεσης 150LB έως 2500LB για ολοκληρωμένα πακέτα τερματικού LNG και μονάδας διαχωρισμού αέρα.
• Παγκόσμια εμπειρία έργου ΥΦΑ:Οι κρυογενείς βαλβίδες μας εγκαταστάθηκαν σε τερματικούς σταθμούς λήψης ΥΦΑ, εργοστάσια κοπής και μονάδες διαχωρισμού αέρα σε όλη τη Νοτιοανατολική Ασία, τη Μέση Ανατολή και την Αφρική.
• Υποστήριξη μετά την πώληση:Ομάδα τεχνικής εξυπηρέτησης διαθέσιμη για την εποπτεία της εγκατάστασης ψυγείου και την επιτόπια επαλήθευση της κρυογενούς απόδοσης.

Πίνακας τεχνικών παραμέτρων

Γενικές ερωτήσεις

Ε: Γιατί είναι απαραίτητο ένα παρατεταμένο καπό για κρυογενείς βαλβίδες;
Α: Σε κρυογενή λειτουργία, το ακραίο κρύο (-162°C για το ΥΦΑ, -196°C για το LIN) μπορεί να παγώσει την συσκευασία της βαλβίδας, προκαλώντας σύγκρουση βλασμού και διαρροή συσκευασίας.Το παρατεταμένο καπό δημιουργεί μια θερμική στήλη όπου το αέριο στο εσωτερικό λειτουργεί ως μονωτήςΧωρίς ένα εκτεταμένο καπό, η βαλβίδα θα αποτύχει γρήγορα στην κρυογενή λειτουργία.

Ε: Μπορούν αυτές οι βαλβίδες να χρησιμοποιηθούν για την παροχή υγρού οξυγόνου (LOX);
Α: Ναι, όταν ορίζεται για την υπηρεσία οξυγόνου, παρέχουμε ειδικό καθαρισμό για να αφαιρέσουμε όλους τους υδρογονάνθρακες, χρησιμοποιούμε λιπαντικά και υλικά συσκευασίας συμβατά με το οξυγόνο,και συσκευασία σε σφραγισμένες σακούλες με την ένδειξη "Αποκαθαρισμένα για παροχή οξυγόνου" ανά CGA G-4.1Η πιστοποίηση υπηρεσίας οξυγόνου παρέχεται με κάθε βαλβίδα.

Ε: Ποιος είναι ο χρόνος παράδοσης για προσαρμοσμένα μήκη επεκτάσεων ψυγείου;
Α: Οι τυπικές επεκτάσεις του καπό 600 mm είναι διαθέσιμες από το αποθεματικό. Τα προσαρμοσμένα μήκη επεκτάσεων (μέχρι 3000 mm) απαιτούν 25-35 εργάσιμες ημέρες ανάλογα με τη διαθεσιμότητα υλικού στέλεχος και τις απαιτήσεις μηχανικής.
