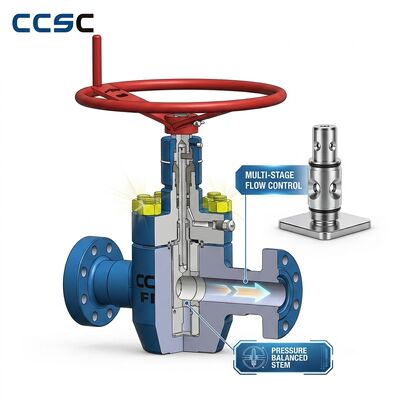

Μέσα από τον αγωγό επεκτείνοντας βαλβίδα πύλης A516 Gr70 4 ίντσες 1500LB Slab πύλη αγωγού μεταφοράς πετρελαίου χοιροειδών

Μέσα από το κανάλι επέκτασης βαλβίδας πύλης 4 " 1500LB

Εισαγωγή του προϊόντος

Αυτή η βαλβίδα πύλης διεύρυνσης αγωγού, επίσης γνωστή ως βαλβίδα πύλης πλάκας, έχει σχεδιαστεί για κρίσιμη υπηρεσία απομόνωσης αγωγών σε αγωγούς μεταφοράς πετρελαίου και φυσικού αερίου μεγάλων αποστάσεων.Η βαλβίδα κλάσης 1500LB 4 ιντσών διαθέτει πλήρη διάτρηση μέσω σχεδιασμού αγωγού όπου το άνοιγμα της πύλης ταιριάζει ακριβώς με την εσωτερική διάμετρο του σωλήνα όταν είναι πλήρως ανοιχτό, εξασφαλίζοντας μηδενικό περιορισμό ροής και επιτρέποντας την απρόσκοπτη διέλευση των μετρητών ελέγχου αγωγών (γουρούνια) και των εργαλείων καθαρισμού.Ο παράλληλος μηχανισμός διεύρυνσης της πύλης χρησιμοποιεί πίεση γραμμής για να ενεργοποιήσει την σφραγίδα του καθίσματος προς τα κάτω, ενώ μια μηχανική δράση σφήνας παρέχει θετική σφραγίδα προς τα πάνωΗ βαλβίδα αυτή είναι ιδανική για αγωγούς αργού πετρελαίου, μεταφορά φυσικού αερίου, εξακριβωμένες γραμμές προϊόντων και απομόνωση υπόγειων σπηλαίων αποθήκευσης.

Βασικά χαρακτηριστικά και χαρακτηριστικά

• Ολοκληρωμένη διάτρηση μέσω σχεδιασμού αγωγού:Το άνοιγμα της πύλης ταιριάζει με την πλήρη εσωτερική διάμετρο του σωλήνα όταν είναι ανοιχτό, παρέχοντας ομαλή διέλευση για έξυπνα γουρούνια, καθαριστικά γουρούνια και σφαιρικά γουρούνια χωρίς γρατζουνιές ή βλάβη.Αυτό είναι απαραίτητο για τα σύγχρονα προγράμματα διαχείρισης ακεραιότητας αγωγών.
• Μηχανισμός παράλληλης επέκτασης πύλης:Αντίθετα με τις βαλβίδες σφήνας, η παράλληλη διεύρυνση της πύλης χρησιμοποιεί δύο χωριστά μισά της πύλης με έναν εσωτερικό μηχανισμό σφήνας.Η σφήνα επεκτείνει μηχανικά και τα δύο μισά της πύλης προς τα έξω εναντίον των καθισμάτωνΗ πίεση του αγωγού ενεργοποιεί περαιτέρω το κάθισμα προς τα κάτω.
• Δυνατότητα διπλού αποκλεισμού και αιμορραγίας (DBB):Με την βαλβίδα κλειστή και την κοιλότητα αποστραγγισμένη, τα καθίσματα άνω και κατωτέρω παρέχουν ανεξάρτητη σφραγίδα, επιτρέποντας την επαλήθευση της ακεραιότητας της σφραγίδας με την παρακολούθηση της πύλης αιμορραγίας της κοιλότητας του σώματος.Αυτό ικανοποιεί τις απαιτήσεις DBB για κρίσιμη απομόνωση.
• Μηδενική παγίδα κοιλότητας:Η κοιλότητα της πύλης εκκενώνεται πλήρως όταν η βαλβίδα είναι είτε πλήρως ανοικτή είτε πλήρως κλειστή.Αυτό εξαλείφει την κλειδαριά πίεσης από τη θερμική επέκταση των παγιδευμένων υγρών και αποτρέπει τη μόλυνση του προϊόντος μεταξύ των παρτίδων σε αγωγούς πολλαπλών προϊόντων.
• Τα καθίσματα που αναρρίπτονται από μόνα τους:Τα ελατήρια που ενεργοποιούνται από ελατήριο PTFE εισάγουν αυτόματα την υπερβολική πίεση της κοιλότητας προς την ανωτέρω πλευρά, αποτρέποντας την υπερβολική πίεση του σώματος σύμφωνα με τις απαιτήσεις API 6D.
• Σχεδιασμός ασφαλείας πυρός:Πιστοποιημένο σύμφωνα με τα πρότυπα ασφάλειας πυρός API 6FA/BS 6755 Μέρος 2 με δευτερεύοντα καθίσματα από μέταλλο σε μέταλλο που διατηρούν την ακεραιότητα του κλειστήρα μετά την καταστροφή των μαλακών καθισμάτων PTFE από φωτιά.

Γιατί να Επιλέξετε Εμάς

• API 6D Μονογράφημα με άδεια:Η κατασκευαστική μας εγκατάσταση κατέχει άδεια μονόγραμμα API 6D για βαλβίδες αγωγών, με σύστημα ποιότητας που έχει ελεγχθεί σύμφωνα με τις απαιτήσεις API Q1.
• Δοκιμασμένη με αέριο στεγανότητα του καθίσματος:Κάθε βαλβίδα υποβάλλεται σε δοκιμές χαμηλής πίεσης του καθίσματος αερίου (5-15 PSI άζωτο) εκτός από υδροστατικές δοκιμές, επαληθεύοντας μηδενική διαρροή φυσαλίδων σύμφωνα με τα κριτήρια αποδοχής API 6D.
• Πλήρης επαλήθευση DBB:Η λειτουργία διπλού αποκλεισμού και αιμορραγίας επαληθεύεται σε κάθε βαλβίδα με ανεξάρτητη δοκιμή και των δύο καθισμάτων με την κοιλότητα αερισμένη, παρέχοντας τεκμηριωμένη πιστοποίηση απόδοσης DBB.
• Εμπειρία σε έργα αγωγών:Οι βαλβίδες πύλης διαύλων μας εγκαταστάθηκαν σε μεγάλα έργα αγωγών σε όλη την Ασία και την Αφρική, με πλήρη πακέτα εγγράφων έργου που υποστηρίζουν τις απαιτήσεις των εργολάβων EPC.

Πίνακας τεχνικών παραμέτρων

Γενικές ερωτήσεις

Ε: Γιατί είναι σημαντική η σχεδίαση ενός διαγωγού για βαλβίδες αγωγών;
Α: Μέσα από αγωγό εξασφαλίζει ότι η διάτρηση της βαλβίδας ταιριάζει ακριβώς με το αναγνωριστικό σωλήνα όταν ανοίγει.(2) εξάλειψη των αναταραχών και της πτώσης της πίεσης στην βαλβίδα, (3) αποτρέποντας τη συσσώρευση ιζημάτων στην κοιλότητα της βαλβίδας και (4) αποφεύγοντας τη ανάμειξη προϊόντων μεταξύ παρτίδων σε αγωγούς πολλαπλών προϊόντων.Είναι υποχρεωτική απαίτηση σύμφωνα με την API 6D για βαλβίδες απομόνωσης αγωγών..

Ε: Τι είναι το DBB (Double Block and Bleed) και πότε απαιτείται;
Α: Το DBB σημαίνει ότι με την βαλβίδα κλειστή, τόσο τα καθίσματα άνω όσο και τα καθίσματα κάτω από την πύλη παρέχουν ανεξάρτητη σφράγιση και η κοιλότητα του σώματος μπορεί να εξαερωθεί/εκκενωθεί μεταξύ τους.Αυτό επιτρέπει την επαλήθευση ότι κανένα από τα καθίσματα δεν έχει διαρροή πριν από τις εργασίες συντήρησης.Η DBB απαιτείται για θετική απομόνωση όπου οι εργαζόμενοι θα βρίσκονται κατ' ευθείαν από την βαλβίδα, σύμφωνα με τους κανονισμούς κλεισίματος / σήμανσης της OSHA και πολλά πρότυπα ασφάλειας των χειριστών.

Ε: Η βαλβίδα αυτή μπορεί να τοποθετηθεί σε οποιοδήποτε προσανατολισμό;
Α: Οι βαλβίδες πύλης μέσω αγωγού μπορούν να εγκατασταθούν σε οριζόντια ή κατακόρυφα προσανατολισμούς αγωγών.Για οριζόντιο προσανατολισμό του στύλου, απαιτούνται ειδικές εκτιμήσεις για τη στήριξη του στύλου και του ενεργοποιητή ∆εκατέθεσε τον προσανατολισμό εγκατάστασης κατά την παραγγελία.
