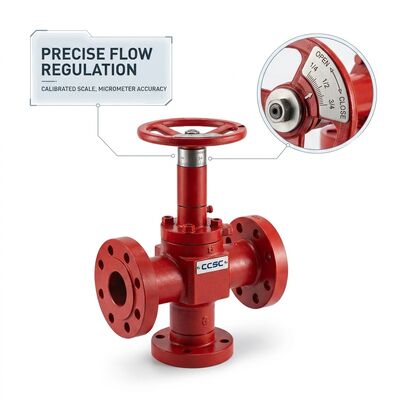

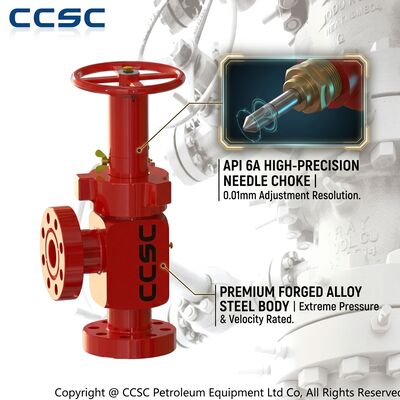

Ρυθμιζόμενη βελόνα με φλάντζα βαλβίδα τσοκ API 6A 2 1/16 ίντσας 10000psi σφυρήλατο κράμα χάλυβα EE Trim Choke Πολλαπλή

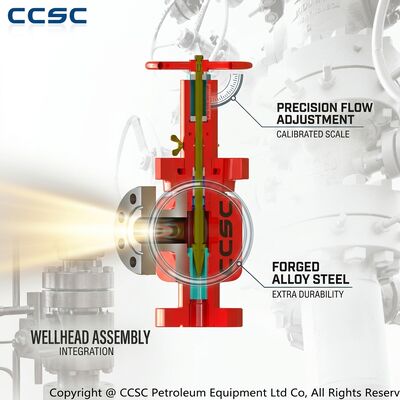

Η φλαντζωτή ρυθμιζόμενη βαλβίδα βελόνας CCSC είναι μια συσκευή ελέγχου ροής API 6A σχεδιασμένη για ακριβή ρύθμιση της εκροής φρεατίου σε συστοιχίες πνιγμού, δοκιμές φρεατίων και υπηρεσίες παραγωγής. Η βαλβίδα χρησιμοποιεί σώμα από σφυρήλατο χάλυβα κράματος με φλαντζωτές συνδέσεις άκρων και στέλεχος βελόνας από ανοξείδωτο χάλυβα που κινείται σε αντικαταστάσιμη έδρα για τον έλεγχο της περιοχής ροής με εξαιρετική ανάλυση. Κάθε μονάδα κατασκευάζεται σύμφωνα με τις πρακτικές σχεδιασμού API 6A και API 16C, με την πλήρη επένδυση ροής κατασκευασμένη γύρω από εξαρτήματα καρβιδίου του βολφραμίου που αντιστέκονται στην κοπτική δράση της παραγόμενης άμμου και των ρευστών υψηλής ταχύτητας.

Η κατασκευή τύπου βελόνας προσφέρει στον χειριστή μια απλή, προβλέψιμη σχέση μεταξύ της θέσης του χειροτροχού και του ρυθμού ροής, και μια μηχανουργημένη κλίμακα ένδειξης στο καπό δείχνει το ακριβές άνοιγμα ανά πάσα στιγμή. Αυτό καθιστά τη φλαντζωτή βαλβίδα πνιγμού ιδιαίτερα δημοφιλή για εργασίες δοκιμών φρεατίων όπου ο ρυθμός ροής πρέπει να περάσει από μια σειρά γνωστών θέσεων, ενώ παρακολουθούνται ο διαχωριστής και ο εξοπλισμός μέτρησης. Το σώμα της βαλβίδας έχει σχεδιαστεί για φλαντζωτή εγκατάσταση σε συστοιχίες πνιγμού, επιτρέποντας γρήγορη αφαίρεση ολόκληρου του συγκροτήματος επένδυσης για επιθεώρηση χωρίς να διαταραχθούν οι σωληνώσεις της συστοιχίας.

• Φλαντζωτές συνδέσεις άκρων: Ο σχεδιασμός φλάντζας με δακτυλιοειδή σύνδεση ταιριάζει απευθείας με τις τυπικές εξόδους συστοιχίας πνιγμού API 6A για ασφαλή, στεγανή εγκατάσταση.
• Ακριβής ρύθμιση βελόνας: Το στέλεχος βελόνας με λεπτό σπείρωμα παρέχει μικρές διαδοχικές αλλαγές ροής για ακριβή έλεγχο δοκιμών φρεατίων.
• Επένδυση από καρβίδιο του βολφραμίου: Η βελόνα με άκρο καρβιδίου και η έδρα καρβιδίου αντέχουν σε λειαντικά σωματίδια και πτώσεις πίεσης υψηλής πίεσης χωρίς γρήγορη διάβρωση.
• Σώμα από σφυρήλατο χάλυβα κράματος: Η ομοιογενής δομή σφυρηλάτησης παρέχει ένα αξιόπιστο περίβλημα συγκράτησης πίεσης για σοβαρές υπηρεσίες.
• Κλίμακα ένδειξης: Η σαφώς σημειωμένη κλίμακα ανοίγματος στο καπό δείχνει τη θέση της βαλβίδας και βοηθά στην αναπαραγωγή ακριβών σημείων δοκιμής.
• Ανταλλάξιμη επένδυση: Τα συγκροτήματα βελόνας και έδρας είναι αντικαταστάσιμα στο πεδίο και συμβατά με τα κύρια βιομηχανικά πρότυπα πνιγμού.
• Σχεδιασμός χαμηλής συντήρησης: Η απλή εσωτερική γεωμετρία και το προσβάσιμο καπό επιτρέπουν γρήγορη επιθεώρηση και αλλαγή επένδυσης μεταξύ εργασιών.

Η φλαντζωτή ρυθμιζόμενη βαλβίδα βελόνας εφαρμόζεται σε συστοιχίες πνιγμού γεώτρησης, συστοιχίες πνιγμού δοκιμών φρεατίων, συστοιχίες πνιγμού παραγωγής και γραμμές ροής έγχυσης όπου απαιτείται ακριβής έλεγχος ρυθμού. Τυπικές εργασίες περιλαμβάνουν προγράμματα δοκιμών δεξαμενής που απαιτούν μια ακολουθία σταθεροποιημένων ρυθμών ροής, διανομή αερίου ανύψωσης όπου κάθε φρεάτι απαιτεί ένα μεμονωμένο σημείο ρύθμισης και συστήματα έγχυσης νερού που πρέπει να προστατεύουν τον σχηματισμό από διακυμάνσεις πίεσης. Η φλαντζωτή σύνδεση καθιστά τη βαλβίδα εύκολη στην ενσωμάτωση σε πακέτα δοκιμών τοποθετημένα σε πλαίσιο, και το συμπαγές σφυρήλατο σώμα διατηρεί το συνολικό αποτύπωμα της συστοιχίας μικρό ακόμη και σε υψηλές ονομαστικές πιέσεις.

Η CCSC εκτελεί μια πλήρη ακολουθία δοκιμών σε κάθε φλαντζωτή βαλβίδα πνιγμού, συμπεριλαμβανομένης της υδροστατικής δοκιμής κελύφους, της δοκιμής διαρροής έδρας και της επαλήθευσης αντίστροφης πίεσης σύμφωνα με τις απαιτήσεις API 6A. Πιστοποιητικά υλικών, αρχεία θερμικής επεξεργασίας και εκθέσεις επιθεώρησης διαστάσεων συγκεντρώνονται για ιχνηλασιμότητα, και η επένδυση από καρβίδιο του βολφραμίου επιθεωρείται για ποιότητα επιφάνειας πριν από τη συναρμολόγηση. Στη συνέχεια, οι βαλβίδες καθαρίζονται, προστατεύονται με αναστολέα διάβρωσης, εφοδιάζονται με προστατευτικά φλάντζας και αποστέλλονται σε μια στιβαρή ξύλινη θήκη εξαγωγής. Μπορούν να κανονιστούν επιθεωρήσεις τρίτων και ειδικά πακέτα τεκμηρίωσης για να πληρούν τις απαιτήσεις των μεγάλων εταιρειών πετρελαίου.
