Φαλβίδα ελέγχου υψηλής πίεσης τύπου Flapper API 6A 15000psi Σφυρηλατημένο σώμα εσωτερικής πρόσβασης σχεδιασμός για γεωτρήσεις

Η Βαλβίδα Αντεπιστροφής Υψηλής Πίεσης Τύπου Φτερωτού Ανεμιστήρα αντιπροσωπεύει ένα κρίσιμο εξάρτημα ασφαλείας σε συστήματα πολλαπλών σωληνώσεων γεώτρησης και ελέγχου φρεατίων, όπου η άμεση αποτροπή οπισθοροής μπορεί να σημαίνει τη διαφορά μεταξύ ελεγχόμενων λειτουργιών και καταστροφικής βλάβης του εξοπλισμού. Αυτή η βαλβίδα αντεπιστροφής πιστοποιημένη κατά API 6A χρησιμοποιεί έναν μηχανισμό κλεισίματος φτερωτού ανεμιστήρα με υποβοήθηση ελατηρίου που αντιδρά στη διακοπή ή την αντιστροφή ροής μέσα σε χιλιοστά του δευτερολέπτου, κλείνοντας το φτερωτό ανεμιστήρα πάνω στο ακριβώς μηχανουργημένο δακτύλιο έδρας πριν η αντίστροφη ροή αναπτύξει καταστροφική ταχύτητα ή αυξήσεις πίεσης. Ονομαστική για συνεχή λειτουργία σε πίεση εργασίας 15.000 psi με υδροστατική δοκιμή επαλήθευσης στα 22.500 psi, αυτή η βαλβίδα κατασκευάζεται από σφυρήλατο χάλυβα κράματος επιλεγμένο για τον εξαιρετικό συνδυασμό αντοχής διαρροής, αντοχής σε θραύση και αντίστασης στη ρηγμάτωση από θειούχο πίεση σε περιβάλλοντα όξινης υπηρεσίας συμβατά με NACE MR0175. Η διαμόρφωση σώματος με επάνω είσοδο επιτρέπει την πλήρη εσωτερική επιθεώρηση και αντικατάσταση εξαρτημάτων, συμπεριλαμβανομένης της πλάκας του φτερωτού ανεμιστήρα, του συγκροτήματος πείρου άρθρωσης, του δακτυλίου έδρας και όλων των στοιχείων στεγανοποίησης μέσω του άνω ανοίγματος του καλύμματος, ενώ το σώμα της βαλβίδας παραμένει σταθερά συνδεδεμένο με το σύστημα σωληνώσεων μέσω συνδέσεων σφυροκοπής Fig1502, μια φιλοσοφία σχεδιασμού που μετατρέπει αυτό που διαφορετικά θα ήταν μια διαδικασία συντήρησης πολλαπλών ωρών σε μια διαδικασία που μετριέται σε λεπτά.

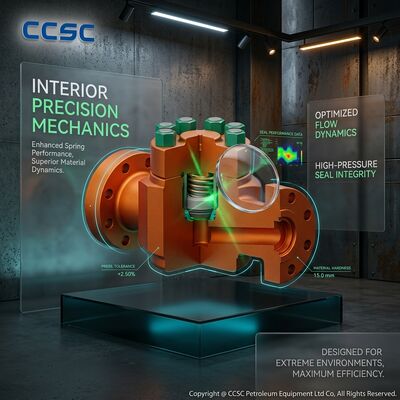

• Κλείσιμο Φτερωτού Ανεμιστήρα με Υποβοήθηση Ελατηρίου: Ο μηχανισμός φτερωτού ανεμιστήρα με ελατήριο στρέψης παρέχει θετική δύναμη στεγανοποίησης ανεξάρτητα από την πίεση του ρευστού, εξασφαλίζοντας αξιόπιστο κλείσιμο ακόμη και σε διαφορικές πιέσεις κοντά στο μηδέν, όπου οι σχεδιασμοί φτερωτού ανεμιστήρα μόνο με βαρύτητα μπορεί να μην εφαρμόζουν σωστά στην επιφάνεια στεγανοποίησης.

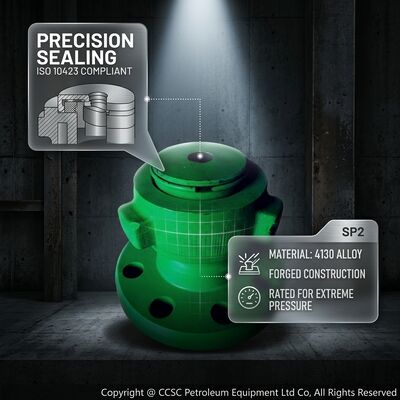

• Σώμα και Κάλυμμα από Σφυρήλατο Χάλυβα Κράματος: Κατασκευασμένο από σφυρήλατο χάλυβα κράματος κορυφαίας ποιότητας με πλήρη τεκμηρίωση θερμικής επεξεργασίας και δοκιμές κρούσης Charpy στην ελάχιστη θερμοκρασία σχεδιασμού, παρέχοντας την δομική ακεραιότητα που απαιτείται από τις συνθήκες λειτουργίας πολλαπλών σωληνώσεων γεώτρησης υψηλής πίεσης.
• Εναλλάξιμο με Σχεδιασμό FMC Weco: Σχεδιασμένο ως άμεση διαστατική και λειτουργική εναλλαγή με καθιερωμένα μοντέλα βαλβίδων αντεπιστροφής φτερωτού ανεμιστήρα OEM, επιτρέποντας απρόσκοπτη ενσωμάτωση σε υπάρχοντα συστήματα σωληνώσεων σφυροκοπής χωρίς προσαρμογείς ή τροποποιήσεις πεδίου.

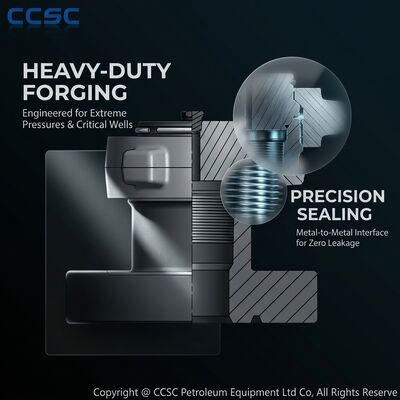

• Επαφή Έδρας Μετάλλου με Μέταλλο: Η διεπαφή στεγανοποίησης φτερωτού ανεμιστήρα-έδρας χρησιμοποιεί ακριβώς λειασμένες μεταλλικές επιφάνειες που διατηρούν την ακεραιότητα σε αυξημένες θερμοκρασίες όπου οι ελαστομερείς σφραγίδες θα υποβαθμίζονταν, με προαιρετικά ένθετα μαλακής έδρας διαθέσιμα για εφαρμογές που απαιτούν στεγανοποίηση με φυσαλίδα σε χαμηλές διαφορικές πιέσεις.
• Ενσωματωμένη Σήμανση Βέλους Ροής: Ένα ανυψωμένο βέλος κατεύθυνσης χυτευμένο απευθείας στο σφυρήλατο του σώματος της βαλβίδας παρέχει μόνιμη, σαφή καθοδήγηση προσανατολισμού εγκατάστασης που δεν μπορεί να αφαιρεθεί, να βαφτεί ή να διαβαστεί λανθασμένα υπό συνθήκες πεδίου με περιορισμένη ορατότητα.
• Διαδρομή Ροής Πλήρους Ανοίγματος: Η εσωτερική διάμετρος της διαδρομής ροής ταιριάζει με την οπή του συνδεόμενου σωλήνα σε όλο το σώμα της βαλβίδας, εξαλείφοντας περιορισμούς ροής, δημιουργία αναταράξεων και ζώνες ταχύτητας επιρρεπείς σε διάβρωση που επιταχύνουν τη φθορά των εξαρτημάτων σε υπηρεσίες με λειαντικά ρευστά.
• Εσωτερικά Εξαρτήματα Αντικαταστάσιμα στο Πεδίο: Όλα τα εξαρτήματα φθοράς, συμπεριλαμβανομένου του συγκροτήματος φτερωτού ανεμιστήρα, του δακτυλίου έδρας, του πείρου άρθρωσης, του πείρου περιστροφής συγκράτησης και των δακτυλίων στεγανοποίησης, έχουν σχεδιαστεί ως μεμονωμένα αντικαταστάσιμα στοιχεία, αποθηκευμένα ως κιτ ανταλλακτικών για γρήγορη ανακαίνιση στο πεδίο χωρίς εξειδικευμένα εργαλεία.

Η Βαλβίδα Αντεπιστροφής Υψηλής Πίεσης Τύπου Φτερωτού Ανεμιστήρα αναπτύσσεται στρατηγικά σε όλο το φάσμα των λειτουργιών άντλησης πετρελαίου υψηλής πίεσης και ελέγχου φρεατίων. Τα κύρια σενάρια εφαρμογής περιλαμβάνουν γραμμές εκκένωσης πολλαπλών σωληνώσεων γεώτρησης, όπου πολλαπλές αντλίες λάσπης εκκενώνουν σε ένα κοινό πολλαπλό σωλήνα και η διακοπή μιας αντλίας πρέπει να απομονώσει άμεσα την αδρανή αντλία από την υπό πίεση κοινή κεφαλή για την αποφυγή ζημιών από αντίστροφη περιστροφή, γραμμές εκκένωσης υψηλής πίεσης μονάδων τσιμεντοποίησης, διασφαλίζοντας ότι το τσιμεντοειδές διάλυμα ρέει αποκλειστικά προς την μπροστινή κατεύθυνση κατά τη διάρκεια πρωτογενούς τσιμεντοποίησης σωλήνα, τσιμεντοποίησης πίεσης και λειτουργιών τσιμεντοποίησης πώματος, συστήματα πολλαπλών σωληνώσεων choke και kill σε γεωτρητικές εξέδρες, όπου οι βαλβίδες αντεπιστροφής στη γραμμή kill αποτρέπουν ανεξέλεγκτη εισροή ρευστών από τον σχηματισμό μέσω του κυκλώματος kill κατά τη διάρκεια συμβάντων ελέγχου φρεατίου, και συγκροτήματα άντλησης υψηλής πίεσης για διεγέρσεις φρεατίων κατά τη διάρκεια λειτουργιών υδραυλικής ρωγμάτωσης και οξίνισης. Ο μηχανισμός τύπου φτερωτού ανεμιστήρα είναι ιδιαίτερα κατάλληλος για εφαρμογές που περιλαμβάνουν ρευστά με αιωρούμενα στερεά ή προωθητικά υλικά, καθώς η περιστροφική κίνηση ανοίγματος του φτερωτού ανεμιστήρα και η διαδρομή ροής πλήρους ανοίγματος ελαχιστοποιούν τις εσοχές και τις νεκρές ζώνες όπου τα σωματίδια μπορούν να συσσωρευτούν και να επηρεάσουν την έδραση της βαλβίδας, μια κοινή αιτία βλάβης σε βαλβίδες αντεπιστροφής τύπου μπάλας και ανύψωσης που εκτίθενται σε ρευστά ρωγμάτωσης με προωθητικά υλικά. Αυτή η βαλβίδα αντεπιστροφής χρησιμοποιείται επίσης εκτενώς σε γραμμές εξαερισμού διαχωριστή αερίων λάσπης, προστασία από οπισθοροή σε συστήματα φλόγας και εφαρμογές εκκένωσης αντλιών επανεισφοράς παραγόμενου νερού, όπου ο αξιόπιστος έλεγχος μονής ροής υποστηρίζει άμεσα τους στόχους περιβαλλοντικής συμμόρφωσης και λειτουργικής ασφάλειας.

Κάθε Βαλβίδα Αντεπιστροφής Υψηλής Πίεσης Τύπου Φτερωτού Ανεμιστήρα υποβάλλεται σε ένα αυστηρό πρόγραμμα ποιοτικής επαλήθευσης που υπερβαίνει τις ελάχιστες απαιτήσεις επιθεώρησης API 6A. Κάθε βαλβίδα υποβάλλεται σε υδροστατική δοκιμή ακεραιότητας κελύφους σε 1,5 φορές την ονομαστική πίεση εργασίας, δοκιμή έδρας με αέριο χαμηλής πίεσης για επιβεβαίωση στεγανοποίησης φτερωτού ανεμιστήρα-έδρας σε διαφορική πίεση κοντά στο μηδέν, δοκιμή έδρας με αέριο υψηλής πίεσης σε πλήρη ονομαστική διαφορική πίεση και επαλήθευση λειτουργικής κύκλωσης για επιβεβαίωση συνεπής λειτουργίας του φτερωτού ανεμιστήρα σε δέκα πλήρεις κύκλους ανοίγματος-κλεισίματος. Οι εξωτερικές επιφάνειες προστατεύονται με αντισκωριακό συντηρητικό επίχρισμα, και όλες οι σπειρωτές και οι επιφάνειες στεγανοποίησης λαμβάνουν προστατευτικά καλύμματα και πώματα. Η συσκευασία εξαγωγής χρησιμοποιεί ξύλινα κιβώτια από υποκαπνισμένο κόντρα πλακέ πιστοποιημένα κατά ISPM 15 με προσαρμοσμένα ένθετα αφρού, πακέτα ξηραντικού και κάρτες ένδειξης υγρασίας. Πλήρης τεκμηρίωση συνοδεύει κάθε αποστολή, συμπεριλαμβανομένων εκθέσεων δοκιμών υλικών με πλήρη ιχνηλασιμότητα χημικών και μηχανικών ιδιοτήτων, πιστοποίηση σφυρηλάτησης, αρχεία θερμικής επεξεργασίας, εκθέσεις μη καταστροφικών εξετάσεων, διαγράμματα υδροστατικών και αερίων δοκιμών και πιστοποιητικά συμμόρφωσης προϊόντος API 6A. Η CCSC PETROLEUM EQUIPMENT CO.,LTD δεσμεύεται στην κατασκευή βαλβίδων αντεπιστροφής που παρέχουν αξιόπιστη προστασία από οπισθοροή στις πιο απαιτητικές εφαρμογές άντλησης πετρελαίου υψηλής πίεσης και ελέγχου φρεατίων παγκοσμίως.
