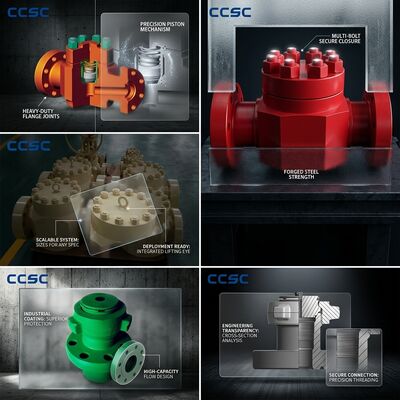

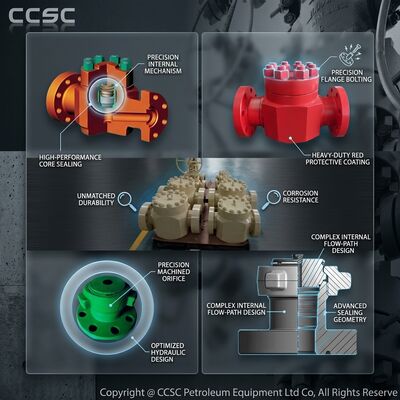

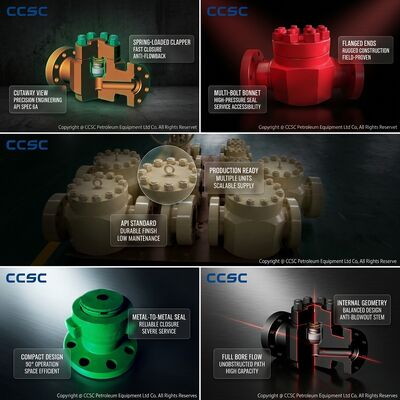

Βαλβίδα αντεπιστροφής σε σειρά με σύνδεση τύπου Hammer Union API 6A Fig1502, 15000psi, Σφυρήλατο ατσάλι για εργασίες υδραυλικού ρηγματισμού

Η βαλβίδα αντεπιστροφής σε σειρά με σύνδεση τύπου Hammer Union και συνδέσεις Fig1502 είναι ειδικά σχεδιασμένη για τις απαιτητικές συνθήκες λειτουργίας της υδραυλικής ρηγμάτωσης, της τσιμεντοποίησης και των δοκιμών γεωτρήσεων, όπου η ταχεία ανάπτυξη, η απόλυτη αποτροπή αντίστροφης ροής και η συχνή αναδιαμόρφωση ορίζουν το περιβάλλον λειτουργίας. Σε αντίθεση με τις φλάντζες αντεπιστροφής που απαιτούν τέντωμα μπουλονιών, αντικατάσταση φλάντζας και χειρισμό με γερανό για κάθε κύκλο σύνδεσης και αποσύνδεσης, ο σχεδιασμός τύπου hammer union επιτρέπει τη συναρμολόγηση και αποσυναρμολόγηση χωρίς εργαλεία, χρησιμοποιώντας τυπικά σφυριά, μειώνοντας τον χρόνο εγκατάστασης ενός πλήρους συστήματος άντλησης υψηλής πίεσης από ώρες σε λεπτά. Αυτή η αντεπιστροφική βαλβίδα πιστοποιημένη κατά API 6A διαθέτει σώμα από σφυρηλατημένο κράμα χάλυβα με ονομαστική πίεση λειτουργίας 15.000 psi, μηχανισμό κλεισίματος πτερύγιου με υποβοήθηση ελατηρίου που αποτρέπει την αντίστροφη ροή μέσα σε χιλιοστά του δευτερολέπτου μετά το κλείσιμο της αντλίας, και διαμόρφωση άνω εισόδου που επιτρέπει την πλήρη συντήρηση των εσωτερικών εξαρτημάτων χωρίς την αφαίρεση του σώματος της βαλβίδας από το δίκτυο σωληνώσεων hammer union. Οι συνδέσεις τύπου hammer union Fig1502 στις θύρες εισόδου και εξόδου χρησιμοποιούν τον βιομηχανικό πρότυπο σχεδιασμό με παξιμάδι φτερού και σπείρωμα Acme με αντικαταστάσιμες στεγανώσεις χειλιών, παρέχοντας μια αυτο-ενεργοποιούμενη μεταλλική στεγανοποίηση πίεσης που αυξάνεται σε αποτελεσματικότητα καθώς αυξάνεται η πίεση του συστήματος, ένα θεμελιώδες πλεονέκτημα ασφάλειας σε επιχειρήσεις ρηγμάτωσης εξαιρετικά υψηλής πίεσης όπου η ακεραιότητα της σύνδεσης επηρεάζει άμεσα την προστασία του προσωπικού και την περιβαλλοντική συγκράτηση.

• Γρήγορες Συνδέσεις Hammer Union Fig1502: Οι βιομηχανικές συνδέσεις τύπου hammer union με παξιμάδια φτερού και αντικαταστάσιμες στεγανώσεις επιτρέπουν γρήγορη συναρμολόγηση, δοκιμή πίεσης και αποσυναρμολόγηση χωρίς βίδες φλάντζας, συγκόλληση ή εξειδικευμένο εξοπλισμό ροπής, μειώνοντας δραματικά τον μη παραγωγικό χρόνο κατά την εγκατάσταση και αποσυναρμολόγηση του εξοπλισμού ρηγμάτωσης.
• Σώμα Υψηλής Πίεσης από Σφυρηλατημένο Κράμα Χάλυβα: Η μονοκόμματη κατασκευή σώματος από σφυρηλατημένο κράμα χάλυβα με απαέρωση κενού εξαλείφει την πορώδη υφή, τις εγκλείσεις και τις δομικές ασυνέπειες που είναι εγγενείς στα χυτά σώματα βαλβίδων, παρέχοντας τη μεταλλουργική ακεραιότητα που είναι απαραίτητη για την κυκλική χρήση υπό πίεση στα 15.000 psi με τυπικούς ρυθμούς άντλησης που υπερβαίνουν τα 100 βαρέλια ανά λεπτό.
• Απόκριση Κλεισίματος Πτερύγιου σε Χιλιοστά του Δευτερολέπτου: Το πτερύγιο με ελατήριο στρέψης αρχίζει να κλείνει τη στιγμή που παύει η εμπρόσθια ροή ή προσπαθεί να αντιστραφεί, επιτυγχάνοντας πλήρη μεταλλική επαφή με την έδρα μέσα σε περίπου 50 χιλιοστά του δευτερολέπτου, αποτρέποντας αποτελεσματικά το φαινόμενο του υδραυλικού πλήγματος και τη ζημιά από αντίστροφη περιστροφή που καταστρέφει τις απροστάτευτες φυγοκεντρικές αντλίες και τα υδραυλικά άκρα των αντλιών θετικής μετατόπισης.
• Πλήρης Συμβατότητα με Σχέδια OEM: Σχεδιασμένο με πανομοιότυπες διαστάσεις περιγράμματος, ονομαστικές πιέσεις και προδιαγραφές συνδέσεων με κορυφαία μοντέλα αντεπιστροφικών βαλβίδων hammer union OEM, επιτρέποντας την άμεση αντικατάσταση χωρίς τροποποιήσεις σωληνώσεων, ενδιάμεσα εξαρτήματα ή επανεπιβεβαίωση των υπαρχόντων συγκροτημάτων γραμμών ροής υψηλής πίεσης.
• Πρόσβαση Συντήρησης Άνω Εισόδου: Η αφαίρεση του τμήματος συγκράτησης του άνω καλύμματος και του καλύμματος του σώματος παρέχει πλήρη πρόσβαση στο συγκρότημα πτερυγίου, τον μηχανισμό μεντεσέ, τον δακτύλιο έδρας και όλες τις εσωτερικές επιφάνειες στεγανοποίησης για επιθεώρηση, καθαρισμό και αντικατάσταση εξαρτημάτων, ενώ το σώμα της βαλβίδας παραμένει ασφαλώς συνδεδεμένο στο σύστημα σωληνώσεων hammer union.
• Σχεδιασμός Ροής Ανθεκτικός στο Προωθητικό Υλικό: Η διαδρομή ροής πλήρους οπής μέσω αγωγού με ομαλές εσωτερικές περιγράμματα εξαλείφει τις θύλακες, τις αυλακώσεις και τις ζώνες στασιμότητας όπου συσσωρεύεται η άμμος ρηγμάτωσης και το κεραμικό προωθητικό υλικό, αποτρέποντας τη συσσώρευση που προκαλεί παρεμβολές στη στεγανοποίηση του πτερυγίου και διαρροές της αντεπιστροφικής βαλβίδας σε συμβατικά σχέδια.
• Σήμανση Εγκατάστασης Καθολικής Κατεύθυνσης: Ένα ανυψωμένο βέλος κατεύθυνσης ροής σφυρηλατημένο αναπόσπαστα στο σώμα της βαλβίδας παρέχει μόνιμη, αδιάβλητη καθοδήγηση εγκατάστασης ορατή υπό όλες τις συνθήκες φωτισμού και ανεπηρέαστη από βαφή, επικαλύψεις, διάβρωση ή επιφανειακή τριβή κατά τη διάρκεια ετών λειτουργίας στο πεδίο.

Η αντεπιστροφική βαλβίδα σε σειρά με συνδέσεις Hammer Union Fig1502 είναι η τυπική συσκευή αποτροπής αντίστροφης ροής για την παγκόσμια βιομηχανία υπηρεσιών άντλησης υψηλής πίεσης, που χρησιμοποιείται όπου πολλαπλές αντλίες υψηλής ιπποδύναμης εκφορτίζουν σε κοινό συλλέκτη και η ακεραιότητα απομόνωσης της αντλίας είναι αδιαπραγμάτευτη. Τα κύρια σενάρια ανάπτυξης περιλαμβάνουν επιχειρήσεις υδραυλικής ρηγμάτωσης όπου στόλοι αντλιών ρηγμάτωσης 2.500 έως 5.000 ίππων λειτουργούν παράλληλα έναντι πιέσεων διάσπασης σχηματισμού που υπερβαίνουν τα 10.000 psi, με κάθε αντλία να προστατεύεται από μια αποκλειστική αντεπιστροφική βαλβίδα στη σύνδεση εκφόρτισής της στον συλλέκτη ρηγμάτωσης για την αποτροπή καταστροφικής αντίστροφης ροής εάν αποτύχει ένα υδραυλικό άκρο αντλίας ή μπλοκάρει ένα άκρο ισχύος κατά τη διάρκεια της θεραπείας διέγερσης υψηλής πίεσης. Πρόσθετες κρίσιμες εφαρμογές περιλαμβάνουν γραμμές εκφόρτισης υψηλής πίεσης μονάδων τσιμεντοποίησης όπου η αντίστροφη ροή πολτού τσιμέντου στην αντλία θα είχε ως αποτέλεσμα στερεοποιημένο τσιμέντο εντός του υδραυλικού άκρου που απαιτεί πλήρη αποσυναρμολόγηση της αντλίας, πακέτα εξοπλισμού επιφανείας δοκιμών γεωτρήσεων όπου οι υδρογονάνθρακες που παράγονται υπό πίεση σχηματισμού πρέπει να αποτρέπονται θετικά από την ροή προς τον διαχωριστήρα δοκιμής και το σύστημα φλεγόμενης εκκένωσης, και απομόνωση πίεσης σωλήνα συνεχούς σωλήνωσης όπου οι αντεπιστροφικές βαλβίδες στο συγκρότημα πυθμένα φρέατος αποτρέπουν την είσοδο ρευστών φρέατος στον σωλήνα υπό συνθήκες αντίστροφης πίεσης. Ο σχεδιασμός hammer union εκτιμάται ιδιαίτερα σε επιχειρήσεις κινητών υπηρεσιών άντλησης όπου ο εξοπλισμός μεταφέρεται συνεχώς μεταξύ των θέσεων γεωτρήσεων και η ταχύτητα και η απλότητα της συναρμολόγησης hammer union σε σύγκριση με τις συνδέσεις φλάντζας επηρεάζουν άμεσα τον αριθμό των σταδίων ρηγμάτωσης που μπορούν να ολοκληρωθούν ανά ημέρα, ένας βασικός οικονομικός μοχλός σε προγράμματα ανάπτυξης μη συμβατικών πόρων.

Κάθε αντεπιστροφική βαλβίδα σε σειρά με Hammer Union κατασκευάζεται υπό σύστημα διαχείρισης ποιότητας πιστοποιημένο κατά ISO 9001 και υποβάλλεται σε ολοκληρωμένο πρόγραμμα δοκιμών πίεσης και επιθεώρησης που υπερβαίνει τις ελάχιστες απαιτήσεις API 6A. Οι δοκιμές περιλαμβάνουν υδροστατική δοκιμή πίεσης κελύφους στα 22.500 psi με κριτήρια αποδοχής μηδενικής διαρροής, δοκιμή διαρροής έδρας με αέριο τόσο σε χαμηλή πίεση όσο και σε πλήρη ονομαστική διαφορική πίεση χρησιμοποιώντας άζωτο ως μέσο δοκιμής, και επαλήθευση λειτουργικής κύκλου μέσω δέκα πλήρων κύκλων ανοίγματος-κλεισίματος με επανεξέταση διαρροής έδρας. Όλες οι επιφάνειες στεγανοποίησης hammer union υποβάλλονται σε διαστατική επιθεώρηση με πιστοποιημένα όργανα μέτρησης, και τα προφίλ σπειρωμάτων επαληθεύονται με βαθμονομημένα δακτυλίους και πείρους μέτρησης. Οι εξωτερικές επιφάνειες λαμβάνουν προστατευτική φωσφορική επίστρωση με αντιδιαβρωτικό φιλμ λαδιού. Οι συνδέσεις union εφοδιάζονται με προστατευτικά καλύμματα σπειρωμάτων, προστατευτικά μεταλλικών επιφανειών στεγανοποίησης και τάπες οπής πριν από την συσκευασία. Η συσκευασία εξαγωγής χρησιμοποιεί βαρέως τύπου κιβώτια από κόντρα πλακέ πιστοποιημένα κατά ISPM 15 με προσαρμοσμένα ένθετα από πολυαιθυλένιο αφρό και βιομηχανικές συσκευασίες αφυγραντικού. Το πλήρες πακέτο τεκμηρίωσης περιλαμβάνει πιστοποιητικά δοκιμών υλικών με πλήρη χημική ανάλυση και αναφορές μηχανικών ιδιοτήτων, πιστοποίηση σφυρηλάτησης με ιχνηλασιμότητα παρτίδας θερμότητας, αρχεία μη καταστροφικών εξετάσεων, συμπεριλαμβανομένων αναφορών υπερηχητικής και μαγνητικής σωματιδιακής επιθεώρησης, διαγράμματα υδροστατικών και αερίων δοκιμών με ηλεκτρονική καταγραφή δεδομένων, πιστοποιητικά μονογράμματος API 6A, και λεπτομερείς προδιαγραφές ροπής εγκατάστασης για συνδέσεις hammer union. Η CCSC PETROLEUM EQUIPMENT CO.,LTD είναι αφοσιωμένη στην παροχή αντεπιστροφικών βαλβίδων hammer union που προσφέρουν σταθερή, αξιόπιστη προστασία αντίστροφης ροής στις πιο απαιτητικές εφαρμογές άντλησης υψηλής πίεσης σε ολόκληρη την παγκόσμια βιομηχανία υπηρεσιών πετρελαίου.
